電鍍槽廢氣處理：

鍍生產工藝過程中將產生含氰廢氣、含鉻廢氣，以及酸洗過程中將產生酸霧。電鍍槽為含氰廢氣、鉻廢氣酸洗廢氣擬放置于一個小房?jī)?nèi)，有酸洗和退鍍工藝（硝酸、硫酸、鹽酸）。這些廢氣的產生不僅影響生產車間的工作環境，還會污染周邊的環境，因此，根據**環保相關要求，需對這些污染物進行處理。

電鍍槽廢氣處理設備：

水噴淋法

水噴淋工藝在大氣污染處理上有著廣泛的應用，在噴涂工序中也得到使用，例如水簾柜就是一例，其原理是通過將水噴灑廢氣，將廢氣中的水溶性或大顆粒成分沉降下來，達到污染物與潔凈氣體分離的目的。其優點是水資源易得，同時經過過濾、沉淀后可回用，*大限度降低水資源的浪費，噴淋在處理大顆粒成分上有著相當高的效率，常作為廢氣處理的預處理。

噴淋凈化塔是利用氣體與液滴、液膜的慣性碰撞、截留、擴散與凝并等多種效應的共同結果。液滴對氣體的捕集作用，即可以發生在液滴與氣體之間。也可以發生在氣體與氣體之間或液滴與液滴之間，氣液兩相接觸面的型式及大小，對除霧、除塵效率有重要的影響。

此法工藝簡單，造價低，運行費用少，安裝維修方便;性能穩定，除塵效率高，使用壽命長，操作管理簡單，無特別技術要求;選用廣泛，適用各風量及各行業;對含塵氣體無要求。

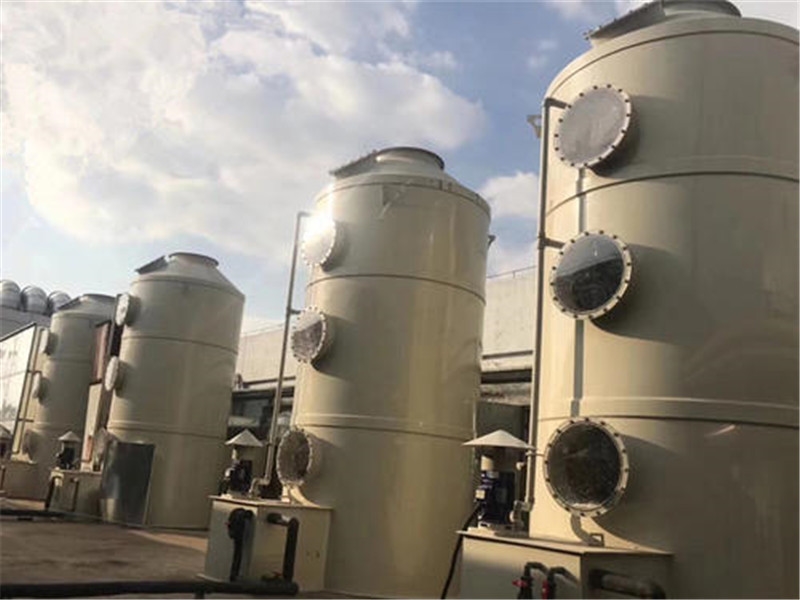

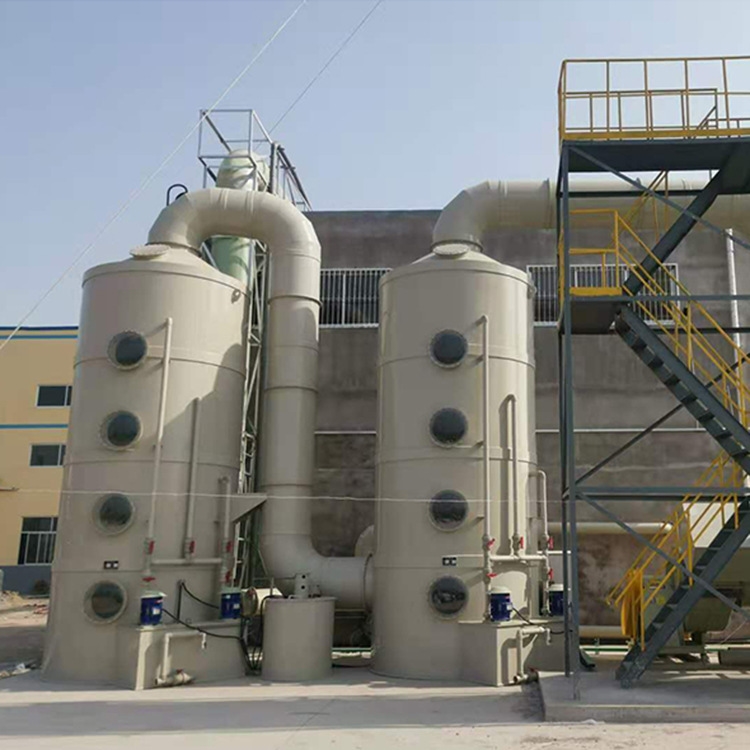

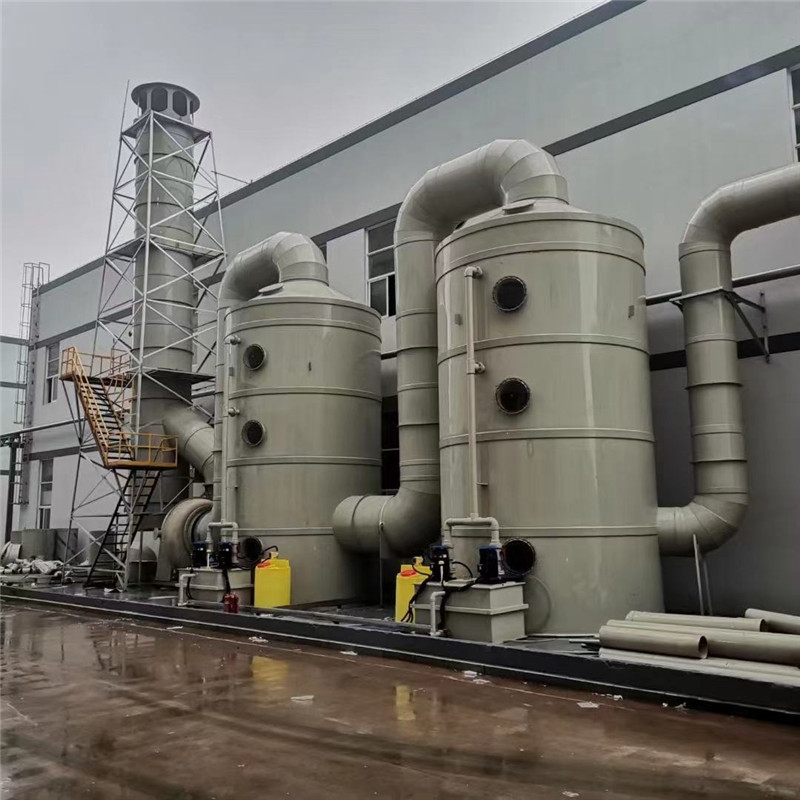

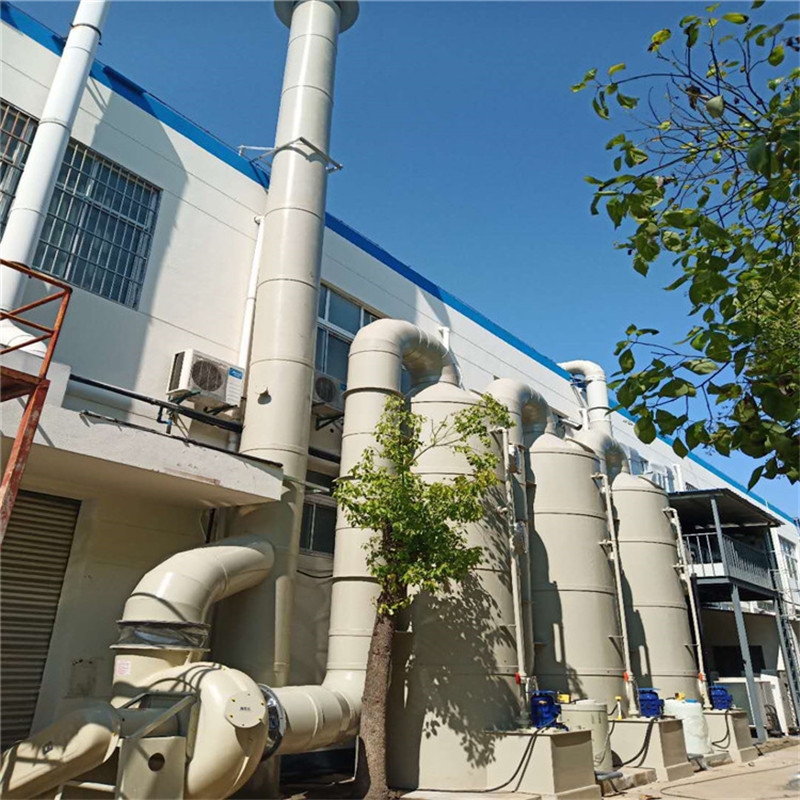

噴淋塔總體結構：

兩層噴淋一層除霧，即兩個噴淋層，一個除霧層。根據噴淋塔的氣液逆向工作原理：一層除霧在上，除霧層以格柵板為支撐（新型噴淋塔采用板式除水器為支撐），用φ50的多面球?yàn)樘盍?，主要作用是有效隔離水分，防止水分隨氣體排出；兩層噴淋在下，噴淋層可以使用φ75的拉西環或者φ50的多面球作為填料，每層噴淋均勻排列8個φ25的高效噴嘴，噴淋效果良好，采用φ50的噴淋管以保證循環液的暢通。

噴淋塔水箱與塔身連成一體，有效利用噴淋塔空間，儲存更多循環液（水）。水箱上放置水泵，又稱槽內立式泵，此噴淋塔需要配置的水泵方可是噴淋層的噴淋效果更好。

進出風口規格：定制任意尺寸。設置3個φ500的檢測口，即視窗，便于觀察噴淋塔內部運行情況，另外還可以拆卸視窗玻璃，更換噴淋塔內部填料。視窗是密封措施的，沿視窗法蘭里面的凹槽放置密封條，增強密封效果，可以有效防止液體和氣體泄漏。

噴淋塔詳細內部詳細介紹：

1.噴嘴
選擇可以有效將洗滌液達到均勻分散在洗滌塔，使廢氣更容易接觸到洗滌液，有效去除污染物(選擇120°不阻塞型噴嘴)。
2.填料
噴淋塔填料主要之功用為增加液體與氣流之接觸面積，進而增加其反應吸收之面積，所以選用大比表面積而且抗腐蝕性強的PE材質作為填充物，且為減少防腐風機能量耗損，也須具備對氣流壓降小，低水力阻的條件。英寸。
3.除霧裝置
為了避免廢氣流速較高時，廢氣會攜帶著霧滴或洗滌水之小水滴，造成排放口含有大量的水汽形成水霧。
4.填料支撐器
目的為防止填充物料掉落至洗滌塔之貯水槽中，所以選用強度好，抗腐蝕性強的材質。
5.風機
frp玻璃鋼風機主要功能為驅動氣流，使氣流能有效流動，所以選用馬力足夠及抽風量大于此套空污設計風量的風車。
6.變頻器
主要為了改變馬達運轉頻率，進而控制風機轉速，促使風機風量改變，變頻器采用風機獨立設置，變頻器設置電抗器防止電壓或電流異常之損壞。
7.PID控制差壓系統
利用PID演算，使變頻器改變風車頻率，而改變風車的轉速，使差壓傳感器處，所感測得壓力與大氣壓力的差壓盡量維持與設定差壓值相同。當差壓計的差壓顯示值為零時，風機直接運轉頻率*高設定值，此功能為當差壓傳感器斷裂時，仍能讓系統抽風正常。
8.PH控制系統
吸收液之PH值，對于各類酸堿廢氣之吸收效率,影響相當深遠，設置PH控制系統，調整循環水洗液PH值，以利提高酸堿廢氣的吸收效率。因洗滌塔一般抽酸性氣體，所以選用NaOH作為吸收液，其PH值Lo點設為7，步長差值為0.5。

工藝簡述：

由酸洗槽產生的含酸霧酸性廢氣，經集氣罩、風管進入除酸霧器圓，除酸霧器內裝有PVC材質的絲狀物，其去除率達90%，收集的酸霧經自然冷卻形成鹽酸的排入鹽酸收集槽。含酸廢氣由塔底進入以玻璃鋼為材質，內裝陶瓷波紋填料的吸收塔翻，在吸收塔中與上部噴淋水溶液逆向接觸被吸收排入塔底，經耐酸循環泵，循環吸收，吸收率達95%以上，其HC1含量達25%時排入鹽酸收集槽，以原料返回使用。處理后的廢氣經擋水板液氣分離后達標氣體排人環境。

治理效果分析

根據收集的類比調查資料，采用單級的吸收塔，其吸收效率為90%左右，HC1的排放濃度可滿足《大氣污染物綜合排放標準》(GB16297—1996)表2中100mg/m的標準限值要求

結語

目前，電鍍行業作為重污染性工業行業之一，其環境污染問題應引起人們的高度重視，采取切實有效的污染治理措施，選擇低污染、少污染的工藝技術，將成為解決電鍍行業環境污染問題的根本出路。
