系統概述

木工除塵器主要由箱體、灰斗、噴吹系統及電控部分等組成。箱體是設備的心臟，內裝壓縮空氣吹管，濾袋和骨架固定在花孔板上。

灰斗用鋼板焊接而成，灰斗內設有導流板，可使粗顆粒粉塵撞擊沉降，延長濾袋使用壽命。 噴吹系統由脈沖閥、氣包、噴吹控制儀、吹管、壓縮空氣(空氣壓縮機)和管路等構成，用4-5kq/cm的脈沖、間隔壓縮空氣，能有效地清除濾袋表面的粉塵。 電控部分控制引風機、噴吹系統、(卸灰閥)，螺旋輸送機按程序要求進行工作，是整個設備的指揮中心。

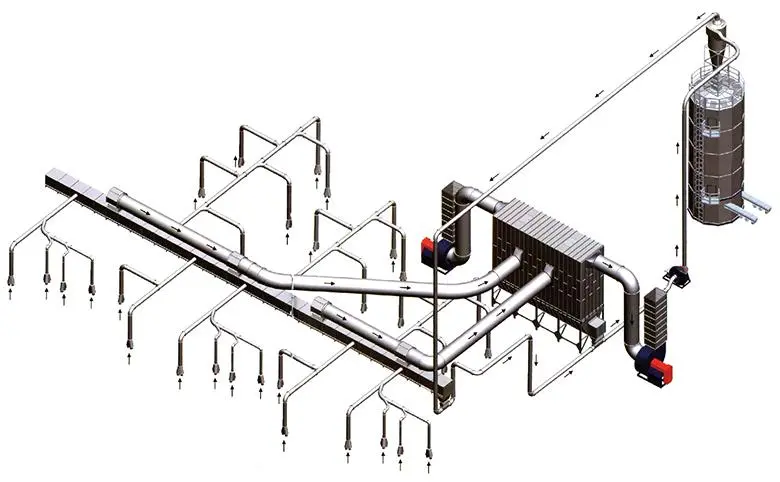

除塵器排氣口與引風機相連，進氣口與粉塵排放設備管道相連，下料口接輸送機或卸灰閥，即構成除塵系統。引風機可使除塵器內外產生壓差，使含塵氣體順利通過除塵器而得到過濾，收集的粉塵則通過下料口處的卸灰閥或輸送機及落料管輸送到指定位置。

木工除塵器的結構組成

1、殼體部分:包括清潔室或稱氣體凈化箱、氣箱、過濾室。分室隔板、檢修門及殼體結構。清潔室內設有提升間與花板，噴吹短管:過濾室內設有濾袋及其骨架。

2、灰斗及卸灰機構:有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機，空氣輸送斜槽和剛性葉輪給料機即卸料閥。

3、進出風箱體:包括進出風管路及中隔板。單排結構布置在殼體一側，雙排結構布置在殼體中間。

4、脈沖清灰裝置:包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

5、壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。

6、支柱及立式籠梯、欄桿。

應用行業

木工中央除塵系統廣泛應用于家具生產、櫥柜、木門、音箱廠、五金廠、大理石廠、吸音板廠及其他物料回收等需要粉塵處理行業。
